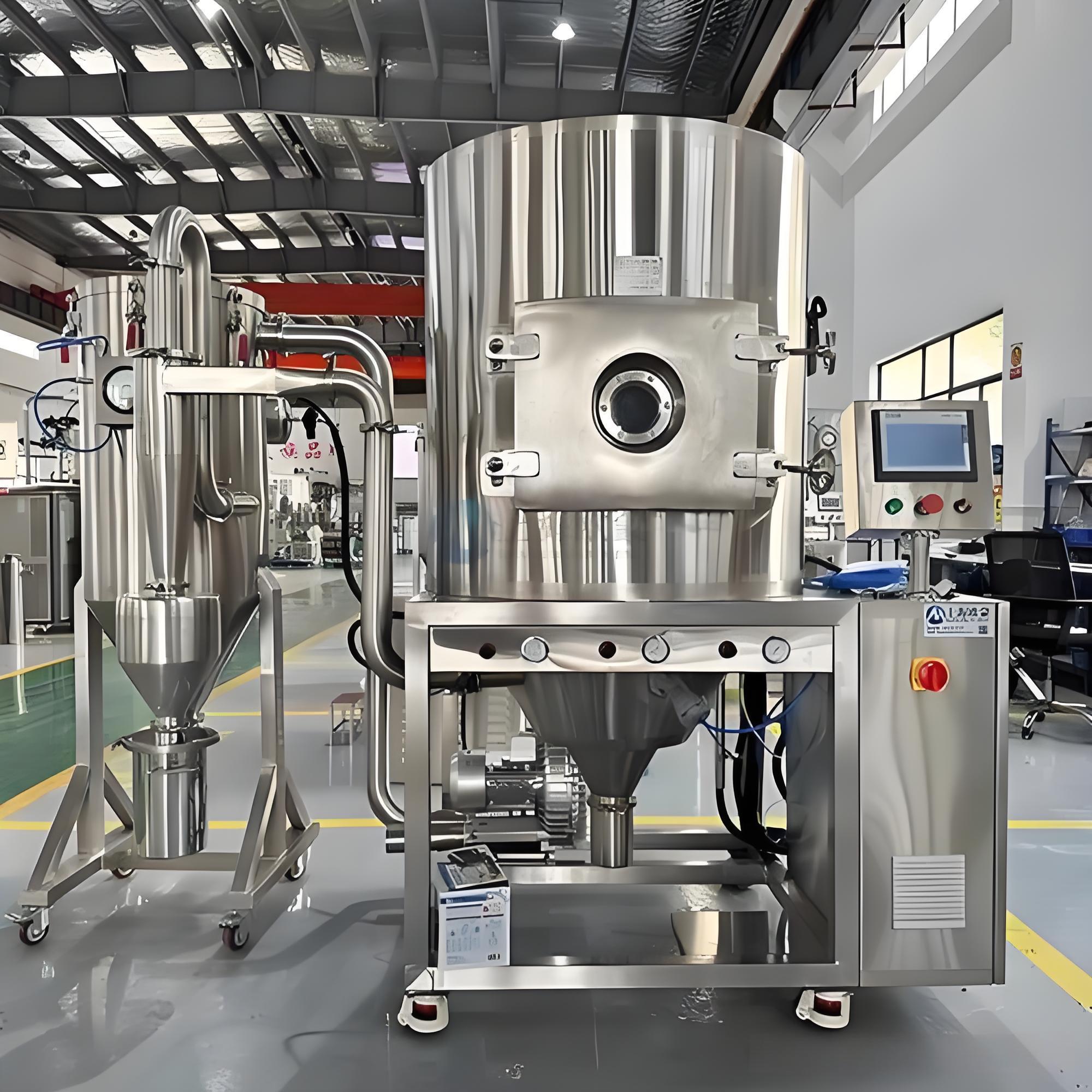

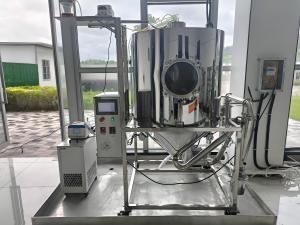

高速离心喷雾干燥机
  • 品牌:锦望干燥
  • 发布日期: 2025-03-29
  • 更新日期: 2025-04-22
产品详请
外型尺寸
货号
品牌 锦望干燥
用途 高速离心喷雾干燥机是一种将液态物料瞬间转化为粉状成品的高效干燥设备,通过离心雾化与热风接触实现快速脱水,广泛应用于制药、食品、化工等行业的热敏性物料处理。
型号
制造商 常州市锦望干燥设备有限公司
是否进口

高速离心喷雾干燥机技术详解

高速离心喷雾干燥机是一种将液态物料瞬间转化为粉状成品的高效干燥设备,通过离心雾化与热风接触实现快速脱水,广泛应用于制药、食品、化工等行业的热敏性物料处理。


1. 核心工作原理

(1) 工作流程

mermaid
复制
graph LR  A[料液] --> B(离心雾化器) B --> C{热风系统} C --> D[干燥塔] D --> E[粉末收集] E --> F[尾气处理]

(2) 关键步骤

  • 雾化阶段:料液通过高速旋转的离心盘(转速10,000-30,000rpm)破碎成10-100μm的微滴

  • 干燥阶段:雾滴与200-300℃热风在塔内顺流/逆流接触,水分在0.5-5秒内蒸发

  • 分离阶段:干燥粉末通过旋风分离器+布袋除尘器回收


2. 设备核心组件

组件 功能说明
离心雾化器 核心部件,转速决定雾化效果(制药级需316L不锈钢材质)
热风系统 电加热/蒸汽/燃气加热,配备初效+高效过滤器
干燥塔 锥形设计(材质304/316L),塔径与高径比影响停留时间
粉末回收系统 旋风分离器(回收≥5μm颗粒)+布袋除尘器(回收细粉)
CIP清洗系统 制药行业标配,带喷淋球和溶剂回收功能

3. 技术特点

(1) 优势

  • 极快干燥速度:比压力喷雾干燥快3-5倍

  • 适用热敏物料:因蒸发吸热,物料实际温度仅40-80℃

  • 粒度可控:通过调节转速可获得10-150μm粉末

  • 高溶解度:球形颗粒结构改善产品复水性

(2) 技术参数

参数 典型范围
蒸发能力 5-5000kg H?O/h
进风温度 150-300℃
出风温度 80-100℃
热效率 45-60%
残留水分 ≤5%(可调至0.5%)

4. 行业应用

(1) 制药行业

  • 抗生素:青霉素、链霉素喷雾干燥

  • 生物制品:酶制剂、疫苗保护剂

  • 中药提取物:浸膏→颗粒剂转化

(2) 食品工业

  • 乳制品:奶粉、乳清蛋白

  • 植物提取物:咖啡速溶粉、果蔬粉

(3) 化工领域

  • 陶瓷材料:氧化铝、碳化硅前驱体

  • 染料:水性颜料干燥


5. GMP设计要点(制药用)

  • 材质要求:接触物料部分为316L不锈钢,Ra≤0.6μm

  • 洁净设计:配备H13级HEPA过滤器,符合FDA 21 CFR Part 11

  • 验证文件:提供IQ/OQ/PQ验证包,包括:

    • 雾化均匀性测试(激光粒度分析)

    • 热分布验证(空载/满载)

    • 残留溶剂检测(如用于有机溶剂体系)


6. 选型指南

(1) 关键选择因素

因素 选项
雾化方式 离心式/压力式/气流式
热源 电/蒸汽/天然气/导热油
收料系统 单级旋风/二级除尘+湿法洗涤
控制系统 PLC+触摸屏/SCADA系统

(2) 型号示例

  • 实验室型:LPG-5(蒸发量5kg/h)

  • 生产中试型:YPG-100(100kg/h)

  • 工业大型:ZLG-3000(3000kg/h)


7. 操作注意事项

  1. 开机顺序

    • 先启风机→加热系统→雾化器→进料泵

  2. 参数控制

    • 保持进/出风温差≥100℃以防湿塔

  3. 紧急处理

    • 断电时立即关闭进料阀,手动盘车防结晶


8. 常见问题解决

Q1:如何防止粘壁?
→ 优化进风温度(降低10-20℃)+塔壁气扫装置

Q2:粉末太细怎么办?
→ 降低雾化转速(每降1000rpm粒度增大约5μm)

Q3:有机溶剂体系如何防爆?
→ 选用防爆电机+氮气保护+溶剂浓度监测


9. 技术进展

  • 低温喷雾干燥:结合热泵技术(进风温度可低至80℃)

  • 纳米喷雾:超高速离心(50,000rpm)制备亚微米颗粒

  • 数字化:AI动态调节参数保持 干燥速率

如需定制方案,请提供:

  1. 物料特性(粘度、固含量、热敏感性)

  2. 目标产量(kg/h)

  3. 特殊要求(如无菌、防爆)
