| 外型尺寸 | |
| 货号 | |
| 品牌 | 锦望干 |
| 用途 | 双锥回转真空干燥机是一种集混合、干燥于一体的高效设备，通过回转体的双向旋转运动使物料在真空状态下实现均匀干燥，特别适用于制药、化工、食品等行业中粉粒状物料的干燥处理 |
| 型号 | |
| 制造商 | 常州市锦望干燥设备有限公司 |
| 是否进口 | 否 |

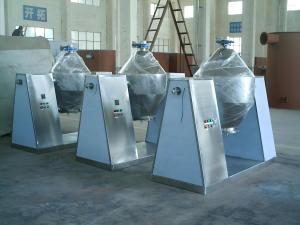

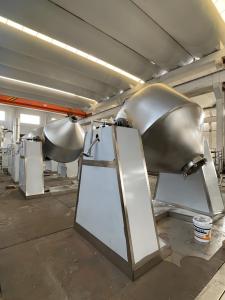

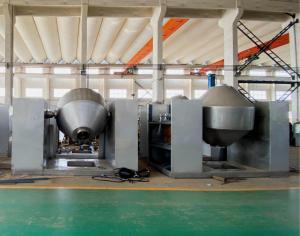

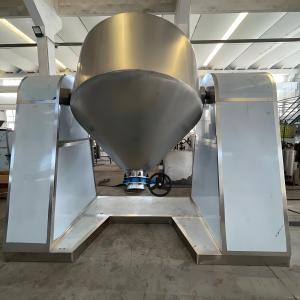

双锥回转真空干燥机是一种集混合、干燥于一体的高效设备，通过回转体的双向旋转运动使物料在真空状态下实现均匀干燥，特别适用于制药、化工、食品等行业中粉粒状物料的干燥处理。
graph TB A[双锥回转体] --> B(旋转驱动系统) A --> C[真空系统] A --> D[加热系统] B --> E[变频电机] C --> F[冷凝器] D --> G[热媒循环系统] A --> H[进出料阀]
装料：通过进料口装入物料（装料系数30-60%）
干燥阶段：
夹套通入热媒（蒸汽/导热油，50-150℃）
回转体正反转交替旋转（3-10rpm）
维持真空度-0.085~-0.098MPa
出料：通过底部阀口卸料（可无菌对接）
| 特性 | 传统烘箱 | 双锥回转干燥机 |
|---|---|---|
| 干燥效率 | 6-15小时 | 缩短50%时间（典型3-8小时） |
| 混合效果 | 无混合功能 | 同步实现干燥+混合（CV≤5%） |
| 热均匀性 | ±5℃以上 | ±1-3℃（制药级标准） |
| 物料适应性 | 静态干燥易结块 | 动态干燥防结块 |
| 清洁验证 | 死角多 | 全接触面抛光（Ra≤0.4μm） |
| 参数 | 典型范围 |
|---|---|
| 有效容积 | 50-5000L（常用100-2000L） |
| 工作真空度 | -0.090~-0.098MPa |
| 加热介质温度 | 蒸汽：100-150℃；导热油：80-200℃ |
| 旋转速度 | 3-10rpm（变频可调） |
| 残留溶剂含量 | ≤0.3%（可至0.05%） |
原料药：抗生素、维生素等热敏性药物干燥
中间体：结晶物料的干燥混合一体化
无菌原料：配备SIP系统的无菌型设计
催化剂：分子筛、贵金属催化剂的活化
染料：溶剂型染料的脱溶干燥
添加剂：香精、酶制剂的低温干燥
植物提取物：标准化提取物的终干燥
材质标准：
接触物料部分316L不锈钢（电抛光）
密封件符合FDA 21 CFR 177.2600
验证要求：
热分布测试（空载/满载）
混合均匀性验证（CV≤5%）
残留溶剂检测（≤ICH限值）
数据完整性：
符合21 CFR Part 11的SCADA系统
记录温度、真空度、转速等参数
| 因素 | 选择要点 |
|---|---|
| 容积 | 按批产量选择（建议装料量≤60%几何容积） |
| 加热方式 | 蒸汽（经济）/导热油（精密控温）/热水（低温需求） |
| 特殊配置 | 防爆电机（溶剂型）、无菌呼吸器（制药）、自动卸料系统 |
| 辅助功能 | 在线水分检测、氮气保护、CIP清洗 |
实验室型：SZG-50（50L）
生产中试型：SZG-500（500L）
工业大型：SZG-2000（2000L）
预处理：
真空泄漏测试（0.5h压升≤0.01MPa）
物料过筛（≤2mm颗粒）
运行监控：
控制物料温度≤设定值±3℃
真空度波动≤5%
终点判断：
在线水分仪显示达标
真空度持续稳定（0.5h内变化≤2%）
严禁超限运行：
物料温度报警设置
扭矩监控（≤额定值80%）
溶剂处理：
氧含量监控（保持<8%）
静电接地检测
日常维护：
检查旋转密封状况
清理过滤网
定期保养：
每月润滑轴承
每季度校准传感器
大修周期：
机械密封：2年
减速机：3-5年
| 问题 | 原因分析 | 解决方案 |
|---|---|---|
| 旋转异响 | 轴承损坏/物料结块 | 立即停机检查 |
| 真空度不达标 | 系统泄漏/泵油污染 | 保压测试；更换真空泵油 |
| 干燥不均匀 | 转速过低/装料过多 | 提高至8-10rpm；减少装料量 |
| 出料残留 | 椎角设计不合理 | 选用≥60°锥角；加装振动器 |
智能化升级：
基于物料特性的自适应转速控制
数字孪生技术实现虚拟调试
节能创新：
热泵辅助加热系统
真空泵变频节能控制
模块化设计：
快拆式结构（CIP清洗时间≤30分钟）
可扩展为连续真空干燥系统
如需定制方案，请提供：
物料特性（粒度、初/终水分、热敏性）
溶剂类型（水/有机溶剂及比例）
特殊要求（GMP、防爆、无菌等）
