| 外型尺寸 | |
| 货号 | |
| 品牌 | 锦望干 |
| 用途 | 空心桨叶干燥机是一种通过空心桨叶传导加热的高效节能干燥设备，特别适用于高粘度、膏状、滤饼状物料的干燥，在化工、制药、环保等行业广泛应用。 |
| 型号 | |
| 制造商 | 常州市锦望干燥设备有限公司 |
| 是否进口 | 否 |

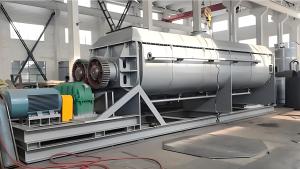

空心桨叶干燥机是一种通过空心桨叶传导加热的高效节能干燥设备，特别适用于高粘度、膏状、滤饼状物料的干燥，在化工、制药、环保等行业广泛应用。
graph TB A[U型槽体] --> B[空心桨叶轴] B --> C[旋转接头] C --> D[热媒循环系统] A --> E[传动装置] E --> F[控制系统] A --> G[尾气处理系统]
进料：湿物料通过螺旋输送进入U型槽
干燥过程：
空心桨叶旋转（5-25rpm）推动并搅拌物料
热媒（蒸汽/导热油）在桨叶内部循环传热
出料：干燥后物料从末端排出（可配置粉碎装置）
| 特性 | 传统干燥方式 | 空心桨叶干燥 |
|---|---|---|
| 传热效率 | 40-50% | 80-90%（传导+对流复合传热） |
| 能耗 | 1200-1500kcal/kg水 | 700-900kcal/kg水（节能40%） |
| 物料适应性 | 限粉状物料 | 可处理粘度≤50万cP的膏状料 |
| 环保性 | 粉尘大 | 全封闭结构（粉尘排放≤10mg/m3） |
| 占地面积 | 大 | 减少50% |
| 参数 | 典型范围 | 说明 |
|---|---|---|
| 加热面积 | 5-200m2 | 桨叶表面积 |
| 工作温度 | 80-300℃ | 蒸汽（0.3-1.3MPa）/导热油 |
| 主轴转速 | 5-25rpm | 变频调节 |
| 蒸发强度 | 15-40kg H?O/(m2·h) | 比普通干燥高2-3倍 |
| 填充率 | 30-70% | 根据物料特性调节 |
无机盐：碳酸钙、硫酸钡、硅藻土
有机物料：染料、树脂、橡胶助剂
中药浸膏：粘稠浸膏干燥
菌丝体：抗生素发酵物料
污泥干化：市政/工业污泥（含固率20%→90%）
废渣处理：化工废渣减量化
淀粉衍生物：变性淀粉
蛋白粉：高蛋白物料脱水
| 因素 | 选择要点 |
|---|---|
| 桨叶形式 | 楔形（通用）/扇形（高粘料）/组合式（特殊物料） |
| 热媒选择 | 蒸汽（经济）/导热油（高温）/热水（低温） |
| 材质 | 304不锈钢（一般）/316L（腐蚀性）/镍基合金（强酸） |
| 特殊需求 | 防爆设计（溶剂）/氮气保护（易氧化）/CIP清洗（制药） |
| 型号 | 加热面积 | 处理能力* | 功率 |
|---|---|---|---|
| KJG-10 | 10m2 | 100kg/h | 7.5kW |
| KJG-50 | 50m2 | 800kg/h | 22kW |
| KJG-150 | 150m2 | 3t/h | 75kW |
| *以含水30%物料计 |
开机准备：
检查桨叶与槽体间隙（3-5mm）
预热系统至工作温度
运行监控：
控制进料速度与主轴扭矩（≤额定值80%）
监测出料水分（快速水分仪）
关机程序：
先停料→排空→停热→停主轴
防过热：物料温度传感器双重保护
防堵塞：设置过载自动反转功能
防爆措施：处理溶剂时氧含量≤8%
| 项目 | 周期 | 标准 |
|---|---|---|
| 桨叶磨损检查 | 每班 | 厚度磨损≤10% |
| 旋转密封更换 | 6个月 | 泄漏量≤5ml/h |
| 轴承润滑 | 2000小时 | 高温润滑脂 |
| 热媒管路 | 每年 | 压力测试1.5倍工作压力 |
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 干燥不均匀 | 桨叶磨损/转速不当 | 更换桨叶/调整转速 |
| 动力消耗突增 | 物料过载/结块 | 减少进料量/添加破碎装置 |
| 热媒泄漏 | 旋转接头密封失效 | 停机更换密封件 |
| 出料水分波动 | 热媒温度不稳定 | 检查蒸汽压力/导热油循环 |
智能控制：
基于扭矩反馈的自动调速
数字孪生系统预测维护
节能设计：
桨叶内部强化传热结构（提高20%传热效率）
废气余热回收装置
结构优化：
可翻转式U型槽（清洁时间减少70%）
耐磨合金涂层（寿命延长3倍）
如需定制方案，请提供：
物料特性（粘度、初水分、热敏性）
产能需求（kg/h或t/h）
特殊要求（防爆、GMP等）
